Ürün Açıklaması

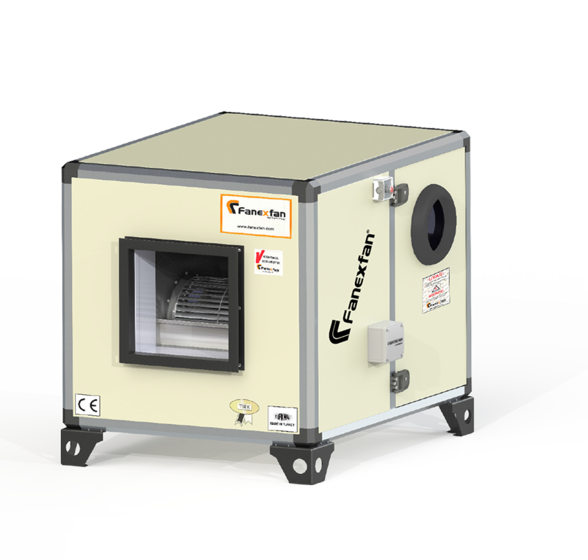

ÜRÜNLERİMİZ: 2.000 m³/h ile 20.000 m³/h arası standart öne eğimli çift emişli sık kanatlı kayış kasnak tahrikli hücreli vantilatörler üretilmektedir. TSE standartlarına uygun olarak her türlü ölçümleri yapılır. Talep üzerine istenilen m³/h ve paskallarda 20.000 m³/h ile 100.000 m³/h arası kapasitelerde üretim yapılmaktadır. Frekans invertörü (hız kontrol cihazı) ile de çalıştırılabilir.
Malzeme
Kasası 0,70 mm ile 1 mm arasında galvaniz sacdan üretilir. Çift cidar olarak arasına 20 mm kalınlığında cam yünü doldurulmuştur. İskeleti alüminyum profilden olup köşeler plastiktir. Motor ve fan şase üzerinde kayış kasnak tahrikli ile çalışmaktadır. Titreşim önleyici lastik takozlar bulunup özel contalarla sızdırmazlık sağlanmıştır. Atış ağzı bağlantısı kauçuk konnektör ile bağlanmıştır. Motor gerdirme kızağı ile şaseye bağlanmıştır.
Kullanım Alanları
Havalandırma sistemlerinde geniş kullanım alanına sahiptir. Endüstriyel tesisler, alışveriş merkezleri, hastaneler ve ofis binalarında kullanılır.
Teknik Detay
| MODEL | FAN MODELİ | GERİLİM (VOLT/HZ) | MOTOR GÜCÜ | AKIM (A) | DEVİR (d/d) | DEBİ (m³/h) | BASINÇ (Pa) | SES (dBa) | |
|---|---|---|---|---|---|---|---|---|---|
| HP | KW | ||||||||
| FHV-7-01 | 7x7 | 230/380/50 | 1 | 0,75 | 2,10 | 1400 | 2000 | 400 | 81 |
| FHV-7-02 | 7x7 | 230/380/50 | 1,5 | 1,1 | 2,60 | 1400 | 2500 | 400 | 85 |
| FHV-7-03 | 7x7 | 230/380/50 | 2 | 1,5 | 3,50 | 1400 | 3000 | 400 | 87 |
| FHV-9-01 | 9x9 | 230/380/50 | 1,5 | 1,1 | 2,60 | 1400 | 4000 | 400 | 85 |
| FHV-9-02 | 9x9 | 230/380/50 | 2 | 1,5 | 3,50 | 1400 | 5000 | 400 | 91 |
| FHV-9-03 | 9x9 | 230/380/50 | 3 | 2,2 | 5,00 | 1400 | 6000 | 400 | 95 |
| FHV-10-01 | 10x10 | 230/380/50 | 2 | 1,5 | 3,50 | 1400 | 4500 | 400 | 85 |
| FHV-10-02 | 10x10 | 230/380/50 | 3 | 2,2 | 5,00 | 1400 | 5500 | 400 | 86 |
| FHV-10-03 | 10x10 | 230/380/50 | 4 | 3 | 6,60 | 1400 | 6500 | 400 | 90 |
| FHV-10-04 | 10x10 | 380/50 | 5,5 | 4 | 8,20 | 1400 | 7000 | 400 | 97 |
| FHV-12-01 | 12x12 | 230/380/50 | 3 | 2,2 | 5,00 | 1400 | 7500 | 400 | 87 |
| FHV-12-02 | 12x12 | 230/380/50 | 4 | 3 | 6,60 | 1400 | 8500 | 400 | 90 |
| FHV-12-03 | 12x12 | 380/50 | 5,5 | 4 | 8,20 | 1400 | 9500 | 400 | 91 |
| FHV-15-01 | 15x15 | 230/380/50 | 4 | 3 | 6,60 | 1400 | 10000 | 400 | 85 |
| FHV-15-02 | 15x15 | 380/50 | 5,5 | 4 | 8,20 | 1400 | 12000 | 400 | 90 |
| FHV-15-03 | 15x15 | 380/50 | 7,5 | 5,5 | 11,20 | 1400 | 14000 | 400 | 90 |
| FHV-18-01 | 18x18 | 380/50 | 5,5 | 4 | 8,20 | 1400 | 16000 | 400 | 90 |
| FHV-18-02 | 18x18 | 380/50 | 7,5 | 5,5 | 11,20 | 1400 | 18000 | 400 | 92 |
| FHV-18-03 | 18x18 | 380/50 | 10 | 7,5 | 15,40 | 1400 | 20000 | 400 | 90 |
